EA440

電子型錄
使用手冊

原廠零件號

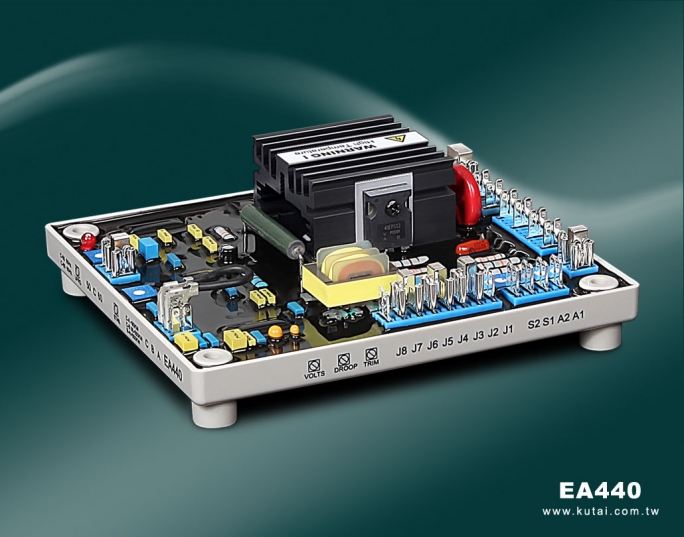

EA440
製造商
固也泰/KUTAI
產品描述

AVR發電機自動電壓調整器 偵測電源輸入 240V

相容規格

Newage Stamford SX440,

Onan 305-0824


*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±1%
  • 可使用於並聯機組
  • 以跨接銅片選擇 50/60 Hz
  • 具喪失偵測電壓保護電路
  • 具低頻保護(UFRO)及電壓緩慢建立功能
  • 具LED指示頻率過低狀態
  • 能以跨接銅片設定以配合不同功率的發電機
產品規格
偵測輸入 電壓 : 190~264 VAC 單相二線
頻率 : 50/60 Hz 以跨接銅片選擇
偵測與電源輸入 電壓 : 190~264 VAC 單相二線
頻率 : 50/60 Hz 以跨接銅片選擇
磁場輸出 電壓 : 207 VAC 輸入時最大 90 VDC
電流 : 連續 4A 非連續為 10 秒內 10A
電阻 : 最小 15 Ohm
電壓調整率 < ±1% (引擎轉速變動在 4% 內)
電壓建立 在 AVR 輸入端子需剩磁電壓 5 VAC 以上
外部電壓調整 用 1 K Ohm 1 watt 電位器時為 ±8%
消耗功率 最大 12 watt
溫差穩定度 每°C變化, 電壓漂移 0.04%
低頻保護 轉折點 : 95% Hz (出廠設定值)
斜率 : 下降至 30 Hz 時為 170%
電壓緩慢建立時間 2 秒
電壓修正(類比輸入) 最大輸入 : ±5 VDC
靈敏度 : 每 1 VDC 可調整 5% 發電機電壓
輸入電阻 : 1 K Ohm
電流補償 負載 : 10 Ohm
DROOP壓降輸入 靈敏度 : 0.07A 對應 5% 壓降 (在 PF=0 時)
最大輸入 : 0.33A
工作環境 操作溫度 : -40~70°C
儲存溫度 : -40~85°C
相對溼度 : 95% 以下
振動 : 3.3G @ 100~2 KHz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
UFRO : 調整低頻保護轉折點
DROOP : 設定壓降至 5% (PF=0)
TRIM : 最佳化電壓修正靈敏度
DIP : 調整 電壓/頻率 比例
尺寸 150.0 (L) x 135.0 (W) x 48.0 (H) mm
重量 418g ±2%
*以上規格會因產品的研究改進工作而有所不同,恕不另行通知。

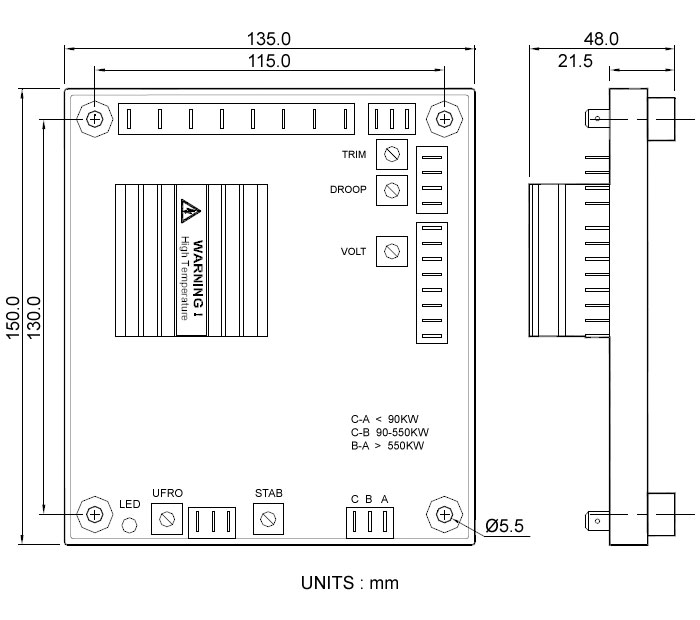

圖示與尺寸
