EA63-2.5S

電子型錄
使用手冊

原廠零件號
EA63-2.5S
製造商
固也泰/KUTAI
產品描述
AVR發電機自動電壓調整器 63 VDC 2.5 Amp 偵測電壓 220 VAC / 400 VAC
產品特點
  • 電壓調整率 < ±1%
  • 偵測電壓 220 VAC / 400 VAC
  • 適用50/60 Hz無刷式發電機
  • 體積小、重量輕、經濟耐用
  • 具低頻保護與EMI抑制功能
  • 具高遮斷容量熔絲保護
產品規格
偵測 電壓 220(165~260)/400(320~530)VAC 單相二線
電源輸入 電壓 120~260 VAC 單相二線
頻率 45~65Hz
磁場輸出 電壓 120 VAC輸入時最大50 VDC , 240 VAC輸入時最大63 VDC
電流 連續2.5A,非連續60秒內4A
電阻 最小 25 ohm
電壓調整率 < ±1% (引擎轉速變動在4%內)
電壓建立 在AVR輸入端子需剩磁電壓5 VAC以上
外部電壓調整 用5K ohm 2 watt電位器時為±15%
消耗功率 最大 10 watt
EMI抑制 內建電磁干擾濾波器
溫差穩定度 每°C變化,電壓漂移0.05%
低頻保護(出廠設定值) 轉折點可調範圍 45~55Hz
工作環境 操作溫度 -40~60°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
撞擊 可承受X,Y,Z任一軸達20G
尺寸 101.0 x 69.0 x 24.0 mm
重量 107 g ±2%

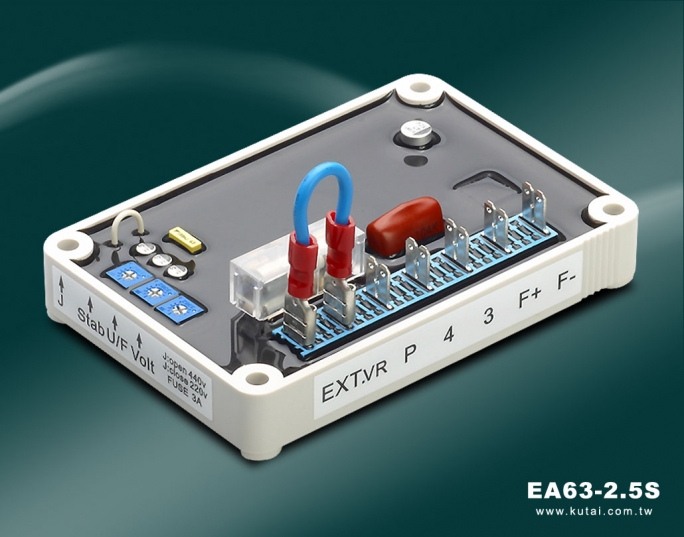

圖示與尺寸
1
