EA230

電子型錄
使用手冊

原廠零件號
EA230
製造商
固也泰/KUTAI
產品描述

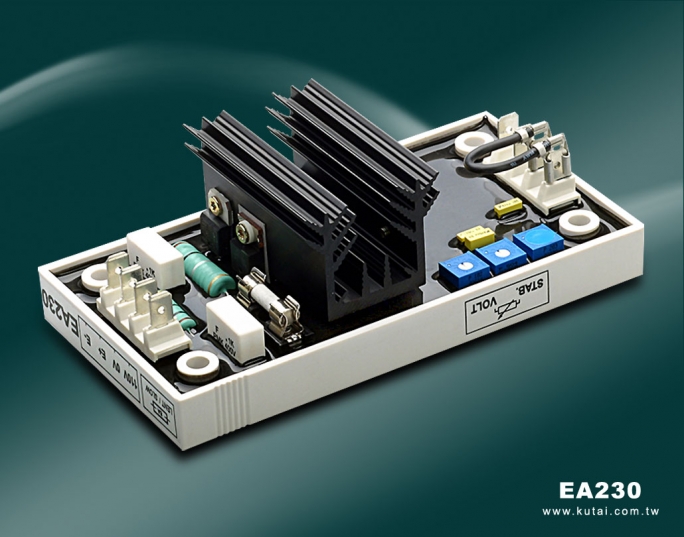

AVR發電機自動電壓調整器 100 VDC 8 Amp
相容規格
Leroy Somer R230, R250, R230B,

AEM110RE014,

Olympian FG Wilson 922 197

*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±1%
  • 精巧設計,樹脂封裝
  • 適用50/60 Hz無刷式發電機
  • 具低頻保護與EMI抑制電路功能
  • 具勵磁電流過高保護功能
  • 適用電壓 120 VAC
產品規格
電源輸入 電壓 120(90~140)VAC 單相二線
頻率 45~65Hz
磁場輸出 電壓 120 VAC輸入時最大100 VDC
電流 連續8A,非連續10秒內10A
電阻 最小 15 ohm
電壓調整率 < ±1% (引擎轉速變動在4%內)
電壓建立 在AVR輸入端子需剩磁電壓5 VAC以上
外部電壓調整 用5K ohm 1/2 watt電位器時為±5%
消耗功率 最大 6 watt
溫差穩定度 每°C變化,電壓漂移0.03%
EMI抑制 內建電磁干擾濾波器
低頻保護 60Hz系統轉折點為57Hz (可調整)
50Hz系統轉折點為47Hz (可調整)
工作環境 操作溫度 -40~60°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
撞擊 可承受X,Y,Z任一軸達20G
尺寸 140.0 x 75.0 x 51.0 mm
重量 310 g ±2%

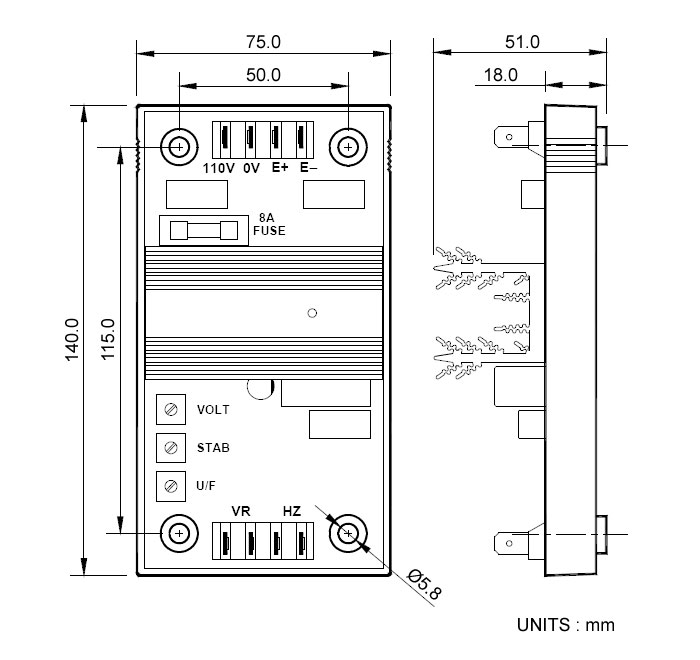

圖示與尺寸
