BTS3BE0100/BTS4BE0100

電子型錄

原廠零件號
BTS3BE0100/BTS4BE0100
製造商
固也泰/KUTAI
產品描述

MCCB型基本切換開關   額定電流 15~100 Amp   額定電壓 100~600 VAC

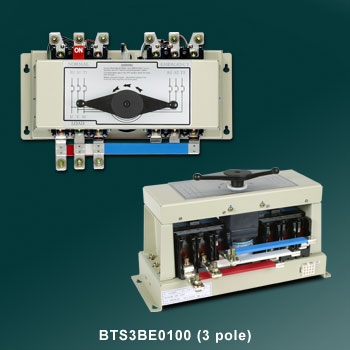

BTS3BE0100 (3 pole)
BTS4BE0100 (4 pole)

產品特點
  • 具高短路啟斷容量與OCPD*1
  • MCCB各具1a、1b輔助接點輸出
  • 以一體成形絕緣把手作手動切換
  • 以單向齒輪馬達驅動作電動切換
  • 安全絕緣PVC被覆銅排可耐3KV高壓
  • 以連接器(Plug-in Connector)簡易連接控制電路
  • 具機械連鎖裝置以防止雙投入
  • 依據IEC60947-6-1國際規範製造*2
*1   OCPD : Over Current Protection Device,具過電流保護的裝置。
*2   IEC60947-6-1 國際規範 :
  • IEC60947-6-1 CB 級國際規範 : 此ATS具有過電流保護裝置,且其主接點有投入及啟斷短路電流的能力。
  • IEC60947-6-1 使用類別 AC-33A :
    1. 頻繁操作。
    2. 電動機負載或包括電動機,電阻性負載及低於30%白熾燈之混合性負載。

額定電流及額定啟斷容量表
BTS型號 極數 額定電流(A)
週圍溫度 40°C
交流額定啟斷容量
SYM R.M.S(KA)   IEC 60947-2 ICU/ICS
240V 380V 415V 440V 500V
BTS3BE0100 3P 15 30 40 50 60 75 100 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5
BTS4BE0100 4P 15 30 40 50 60 75 100 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5
*可依客戶需求製作較高短路啟斷電流之切換開關,如有需要,請聯絡我們。

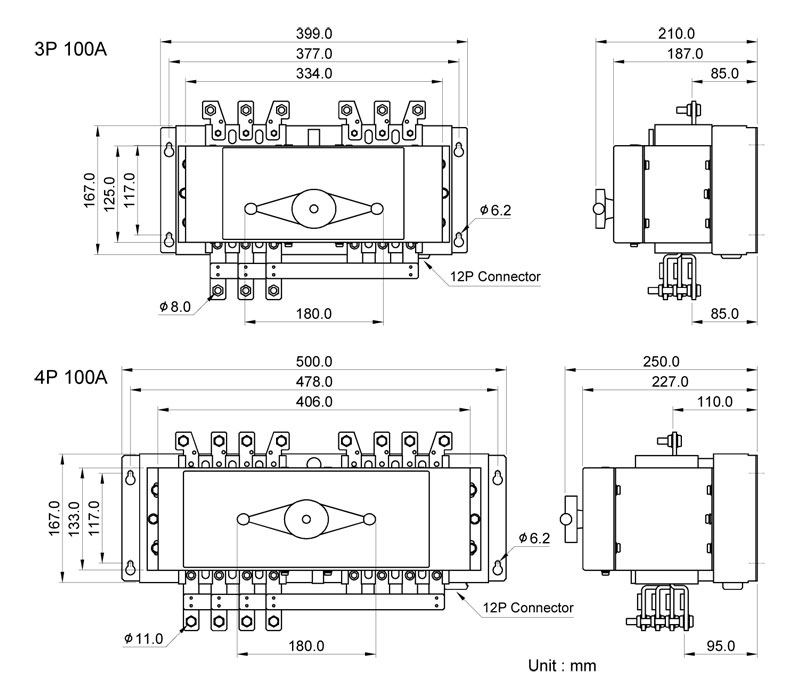

圖示與尺寸
