| 產品描述 |
|

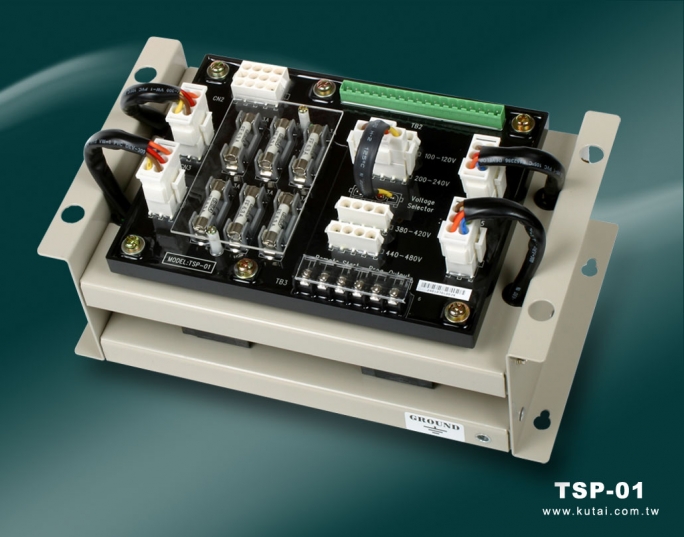

ATS三相變壓模組 額定容量300VA 系統電壓100~520VAC時使用
*1 當系統電壓為200~240VAC時請使用TSP-02簡易接線模組。
*2 ACB型開關請使用TSP-04空氣斷路器型三相變壓模組。
|
|
| 產品特點 |
-
直接以Plug-in連接器選擇系統電壓
-
採Plug-in連接器連接BTS基本切換開關與ATS-01微電腦控制模組
-
採電路板設計以減少ATS配線維修工時
-
UL94-V0樹脂灌注，可適用於各種惡劣環境
-
內建常用電源與備用電源全相保護熔絲
-
提供告警輸出與引擎遙控起動乾接點
|
|
| 產品規格 |
|
熔絲 |
作用 |
熔絲電流 |
啟斷容量 |
|
F1 |
常用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
F2 |
常用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
F3 |
常用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
F4 |
備用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
F5 |
備用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
F6 |
備用電源保護熔絲 |
6.3A |
50 KA @ 500 VAC |
|
PLUG-IN 連接器 |
適用電壓範圍 |
通用電壓對照表 |
|
100~120 VAC |
±10% |
100 , 110 , 120 |
|
200~240 VAC |
±10% |
200 , 220 , 240 |
|
380~420 VAC |
±10% |
380 , 401 , 415 |
|
440~520 VAC |
±10% |
440 , 460 , 480 |
|
連接器 |
功能 |
容量 |
|
Remote Start |
引擎遙控起動接點 |
250 VAC / 7A |
|
Prog. Output |
告警輸出乾接點 |
120 VAC / 0.5A |
|
TB2 |
連結至ATS-01控制器 |
300 VAC / 15A |
|
CN2 |
連結至BTS電源基本切換開關 |
600 VAC / 8A |
|
CN3 , CN4 , CN5 , CN6 |
連結至變壓器 |
600 VAC / 8A |
|
物理特性 |
|
尺寸 |
280.0 (L) x 166.0 (W) x 152.0 (H) mm |
|
重量 |
5.5Kg ±2% |
*以上規格會因產品的研究改進工作而有所不同，恕不另行通知。
|
|
|
