GCU-10

電子型錄
使用手冊

原廠零件號

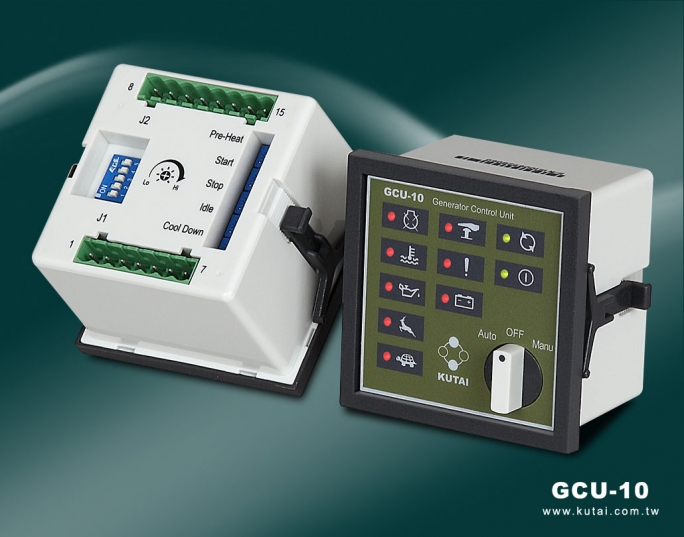

GCU-10
製造商
固也泰/KUTAI
產品描述
發電機組自動控制與保護模組
產品特點
  • 單晶片微電腦程式自動控制與保護
  • 圖形顯示故障訊息、簡單易懂
  • 設計輕巧大方、功能強、穩定性高
  • 提供多達八項之系統保護與故障告警訊息
  • 特殊防水面板
  • 具引擎惰速控制功能
  • 採用插座式端子台、安裝簡便
  • 無段電位計延時設定
  • 五只指撥開關功能設定
產品規格
直流電源輸入 電壓 9~36VDC (12V , 24V 通用)
交流電源輸入 電壓 5~300 VAC
頻率 50/60 Hz
額定停車輸出 5 Amp @ 12/24VDC
額定起動輸出 5 Amp @ 12/24VDC
額定預熱輸出 5 Amp @ 12/24VDC
額定電門輸出 5 Amp @ 12/24VDC
惰速控制接點 5 Amp @ 12/24VDC
消耗功率 3VA以下
系統保護與故障告警
  • 引擎啟動失敗
  • 冷卻水溫過高
  • 機油壓力過低
  • 引擎運轉超速
  • 引擎轉速過低
  • 外部緊急停止
  • 自定輸入告警
  • 電瓶電壓過低
延時設定範圍 預熱延時 : 調整範圍 2~30秒
起動延時 : 調整範圍 1~15秒
停車延時 : 調整範圍 1~30秒
惰速延時 : 調整範圍 0~300秒
盤車延時 : 調整範圍 0~300秒
工作環境 操作溫度 -20~70°C
相對濕度 90%以下
盤面開孔尺寸 66.0 x 66.0 ± 0.5 mm
尺寸 72.0 x 72.0 x 50.0 mm
重量 166 g ±2%

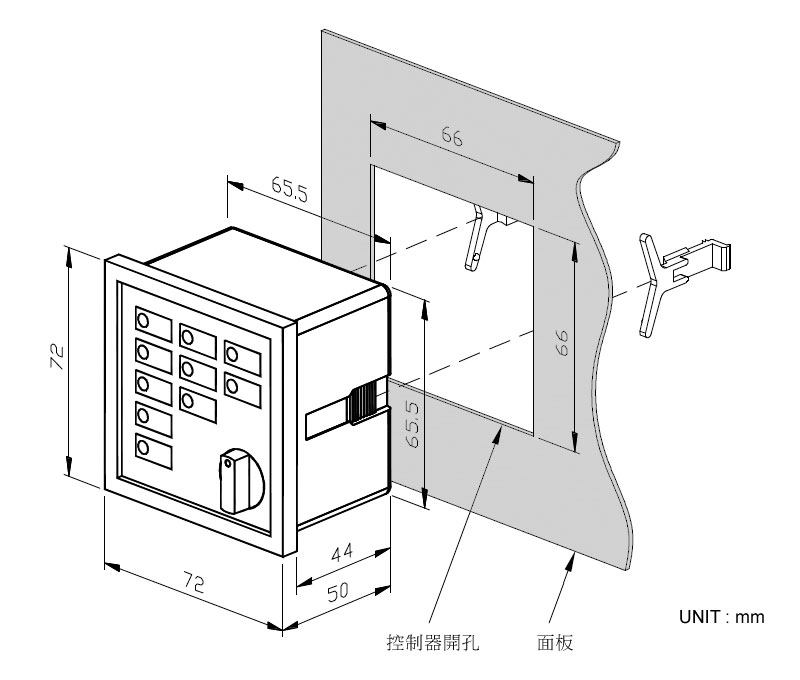

圖示與尺寸
