Home / 產品介紹 / 發電機電壓調整器_Kutai AVR 系列
廠牌查詢:
零件編號:
(輸入固也泰與唐納森零件編號)
搜尋對照:
(輸入其他廠牌零件編號)

電子型錄
使用手冊
電子型錄EA16-400Hz
使用手冊EA16-400Hz

製造商
相容規格

Marelli,

Caterpillar,

Khenkikian,

Genaust


*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±0.5%
  • 適用170~510VAC無刷式發電機
  • 可使用於並聯機組
  • 16ADC大輸出電流
  • EA16適用頻率 50/60 Hz
    EA16-400Hz適用頻率 400 Hz
  • 具低頻保護與電壓緩慢建立功能
  • 具負載電流補償、類比電壓輸入功能
產品規格
偵測輸入 電壓 : 170~510 VAC 單相二線
頻率 : 50/60 Hz
*EA16-400Hz 頻率 : 400 Hz
電源輸入 電壓 : 60~300 VAC 單相二線
磁場輸出 電壓 : 240 VAC 輸入時最大 90 VDC
電流 : 連續 16A 非連續為 10 秒內 20A
電阻 : 最小 6 Ohm @ 35 VDC
外部電壓調整 ±0.5% (引擎轉速變動在 4% 內)
電壓建立 在 AVR 輸入端子需剩磁電壓 5 VAC 以上
外部電壓調整 用 2 K Ohm 1 watt 電位器時為 ±5%
消耗功率 最大 10 watt
溫差穩定度 每°C變化 , 電壓漂移0.03%
低頻保護 55 Hz @ 60 Hz , 45 Hz @ 55 Hz (可調整)
*EA16-400Hz : 360 Hz (可調整)
電流補償輸入 1A 或 5A (可選擇)
類比電壓輸入 ±5 VDC ±10% AC @ ±3 VDC
工作環境 操作溫度 : -40~70°C
儲存溫度 : -40~85°C
相對溼度 : 95% 以下
振動 : 3.3G @ 100~2 KHz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
DROOP : 調整電流補償壓降
TRIM : 調整類比電壓影響比例
尺寸 156.0 (L) x 106.0 (W) x 43.0 (H) mm
重量 450g ±2%
*以上規格會因產品的研究改進工作而有所不同,恕不另行通知。

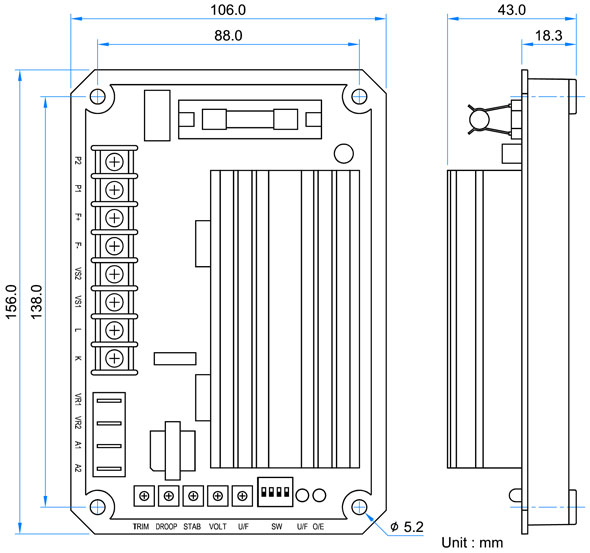

圖示與尺寸
