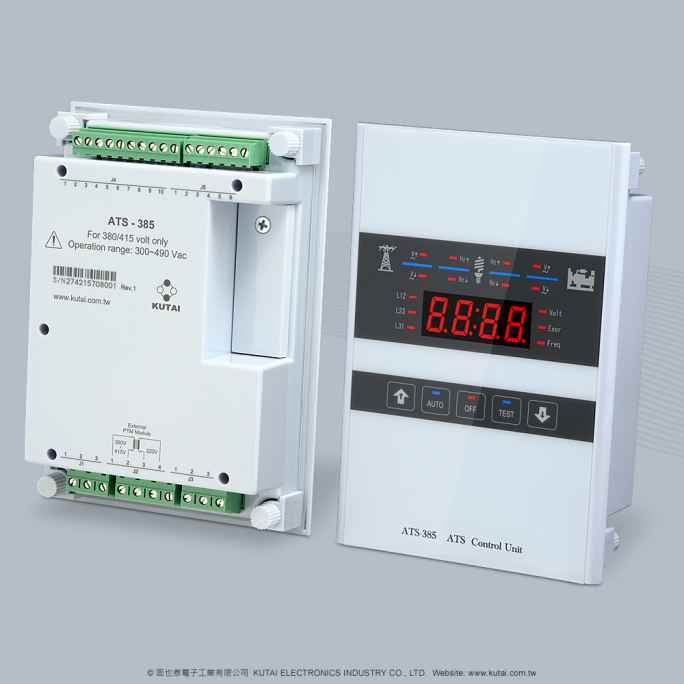

ATS-245 / ATS-385 / ATS-465

電子型錄
使用手冊ATS-245
使用手冊ATS-385
使用手冊ATS-465

製造商
固也泰/KUTAI
產品編號
ATS-245 / ATS-385 / ATS-465
產品描述
ATS自動切換開關控制器,內建高低電壓及欠相保護
產品特點
  • 微電腦程式控制,Polycarbonate面板設計
  • 體積小、人性化七段LED顯示
  • 可直接於面板設定參數,並自動儲存在記憶體,不因斷電而遺失
  • 常用與備用電源全相電壓及頻率監控、顯示與保護
  • 具切換失敗告警、切換前預警或自動測試前預警輸出接點
  • 可選配固也泰通訊模組實現遠端監控 *1
  • 選配固也泰通訊模組可透過智慧型手機執行遠距監控與操作
  • 可設定1至4週定時引擎自動運轉測試
  • 內建常用與備用電源側電源雜訊濾波與保護熔絲設計
產品規格

規格

  • AC電壓投入範圍
  • ATS-245 : 160 – 290 Vac
    ATS-385 : 300 – 490 Vac
    ATS-465 : 350 – 530 Vac
  • 額定頻率
  • 50/60 Hz
  • 遙控啟動接點容量
  • 7A @ 250 Vac Max.
  • 常用側投入接點容量
  • 5A @ 250 Vac Max.
  • 備用側投入接點容量
  • 5A @ 250 Vac Max.
  • 告警輸出接點容量
  • 7A @ 250 Vac Max.

人性化七段LED狀態顯示

  • 顯示三相即時電壓及頻率
  • OFF模式下顯示目前時間
  • TDEN/TDNE/TDEC/TDES/TDOFF時間倒數計時
  • 顯示系統內部參數設定
  • 顯示目前處於自動/OFF/測試狀態指示
  • 過/低電壓、頻率告警顯示(常用側與備用側)
  • 圖形顯示即時電源供載迴路

全相電壓與頻率監測

  • 電壓過高設定範圍
  • ATS-245 : 210 – 290 Vac
    ATS-385 : 390 – 490 Vac
    ATS-465 : 450 – 530 Vac
  • 電壓過低設定範圍
  • ATS-245 : 160 – 230 Vac
    ATS-385 : 300 – 410 Vac
    ATS-465 : 350 – 470 Vac
  • 頻率過高設定範圍
  • 51 – 75 Hz
  • 頻率過低設定範圍
  • 40 – 59 Hz

計時器可調範圍

  • TDNE 備用電源投入延時
  • 0 – 250秒
  • TDES 引擎啟動延時
  • 0 – 30秒
  • TDEN 常用電源投入延時
  • 0 – 999秒
  • TDEC 引擎冷卻運轉延時
  • 0 – 250秒
  • TDOFF 中性點切換延時
  • 0 – 99秒
  • 引擎啟動測試時間
  • 0 – 99分
  • 引擎自動啟動測試周期
  • 1 – 4週


圖示與尺寸
