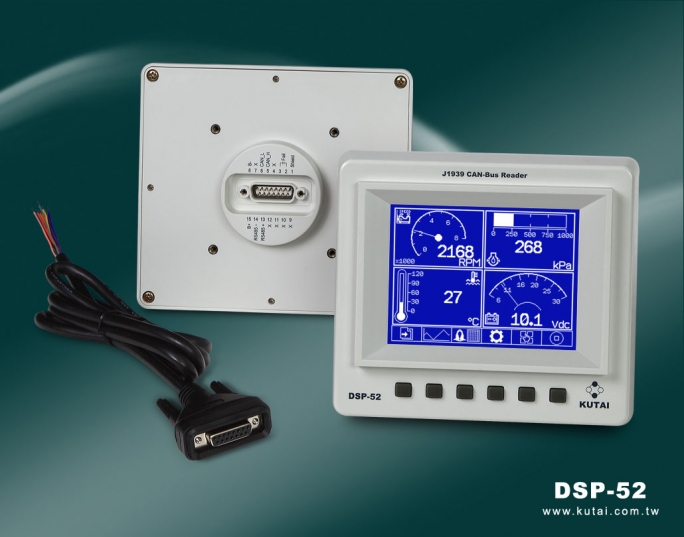

DSP-52

電子型錄
使用手冊
遠端遙控軟體使用手冊

原廠零件號
DSP-52
製造商
固也泰/KUTAI
產品描述
CAN Bus J1939 顯示模組
產品特點
  • 5.7" 大尺寸單色 LCD 圖形化顯示
  • 可調式LCD背光亮度
  • 隱藏式多功能按鍵選單
  • 單一按鍵回歸圖形化動態顯示畫面
  • 面板採四分割圖形化數字動態儀錶顯示
  • 提供8組項目之數據追蹤並以曲線圖顯示
  • 100組故障訊息代碼(ADTC)儲存記錄
  • 提供一組故障警報接點輸出
  • 內建故障警報蜂鳴器
  • 提供RS485通訊協定界面
  • 提供電腦遠端遙控功能(搭配DSP-52 Remote軟體)
  • J1939資料庫顯示頁(67項目數據)
  • 提供一組DB-15防水接頭(線長1.2公尺)
  • 引擎、遊艇、汽車、發電機業界使用
產品規格
直流電源輸入 8~60 VDC
CAN Bus通訊協定 SAE-J1939 Protocol
CAN Bus額定鮑率 250K Bits/Sec.
RS-485 Bus Mod Bus Protocol
RS-485 額定鮑率 38400 Bits/Sec.
故障接點容量 1A @30 VDC Max.
防水等級 IP67 (水深1公尺)
靜態消耗功率 < 2W
工作環境 操作溫度 -10~70°C
儲存溫度 -20~80°C
相對濕度 up to 100%
震動 : 3G @ 100~2KHz
尺寸 160.0 x 143.0 x 34.0 mm
重量 700g ±2% (單機 : 555 g , 連接線 : 145 g)

LCD顯示資訊
  • 引擎轉速
  • 機油壓力
  • 冷却溫度
  • 電源電壓
  • 燃料位準
  • 電池電壓
  • 運轉小時
  • 引擎當前速度百分比
  • 燃料使用率
  • 進氣歧管壓力
  • 進氣歧管溫度
  • 加速踏板位置
  • 旅程距離
  • 行車總距離
  • 車輛速度
  • 剩餘距離

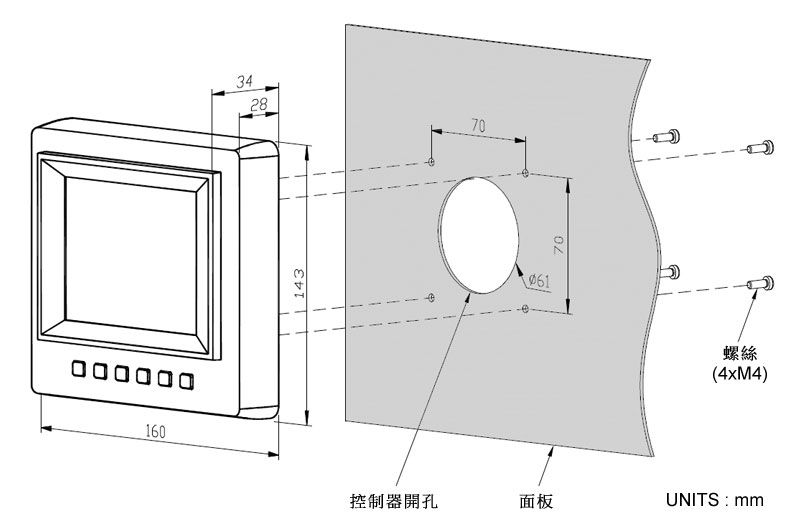

圖示與尺寸
